Últimamente mi trabajo con Bim y Revit, me ha quitado mucho tiempo para la programación en Autocad, pero también es un nuevo mundo lleno de nuevas satisfacciones y aprendizaje.
Una de las cosas más importantes en el mundo de Revit (y todos los programas de BIM) son las Familias, quieras o no y aunque internet esta surtido de páginas y fabricantes que las suministran, al final tienes que hacer tus propias familias.
En la medida de lo posible y si mi tiempo me lo permite publicare algunas familias interesantes y que sirvan de ejemplo para crear otras y ayudar a familiarizarse con estas a quien lo necesite.
En este caso se trata de una familia de Ventana oscilante para un modelo BIM de una arquitectura existente.

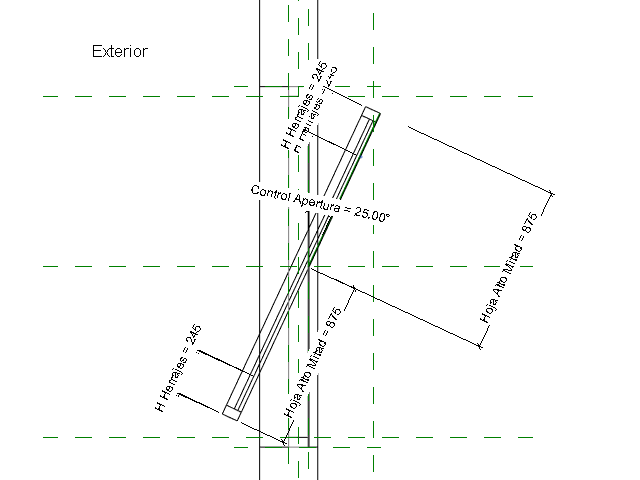

La dificultad (no tanta) de generar esta familia de ventana estaba en el ángulo de apertura y sus restricciones. La hoja oscilante esta creada basándose en una "Línea de referencia" y sus planos correspondientes, de modo que al girar la línea de referencia, girara la hoja. El ángulo tiene parámetros de restricción entre 0 y 60 grados.
Los componentes de cierre (manillas) tienen que estar abiertos si la hoja de la ventana está abierta (> de 0 grados). Esto se consigue anidando una familia de manilla y unos parámetros de visibilidad.
Analizar la familia para el resto de parámetros (podéis descargarla al pie de esta entrada) y espero que le sirva a alguien para aprender y generar otras.
Como siempre, espero sea de utilidad.
Un saludo a tod@s desde España.
